USOS: Cable de guardas en líneas de transmisión, retenida, templete, invernaderos, tendederos, cultivos, encerramientos agro, galpones, entre otros.

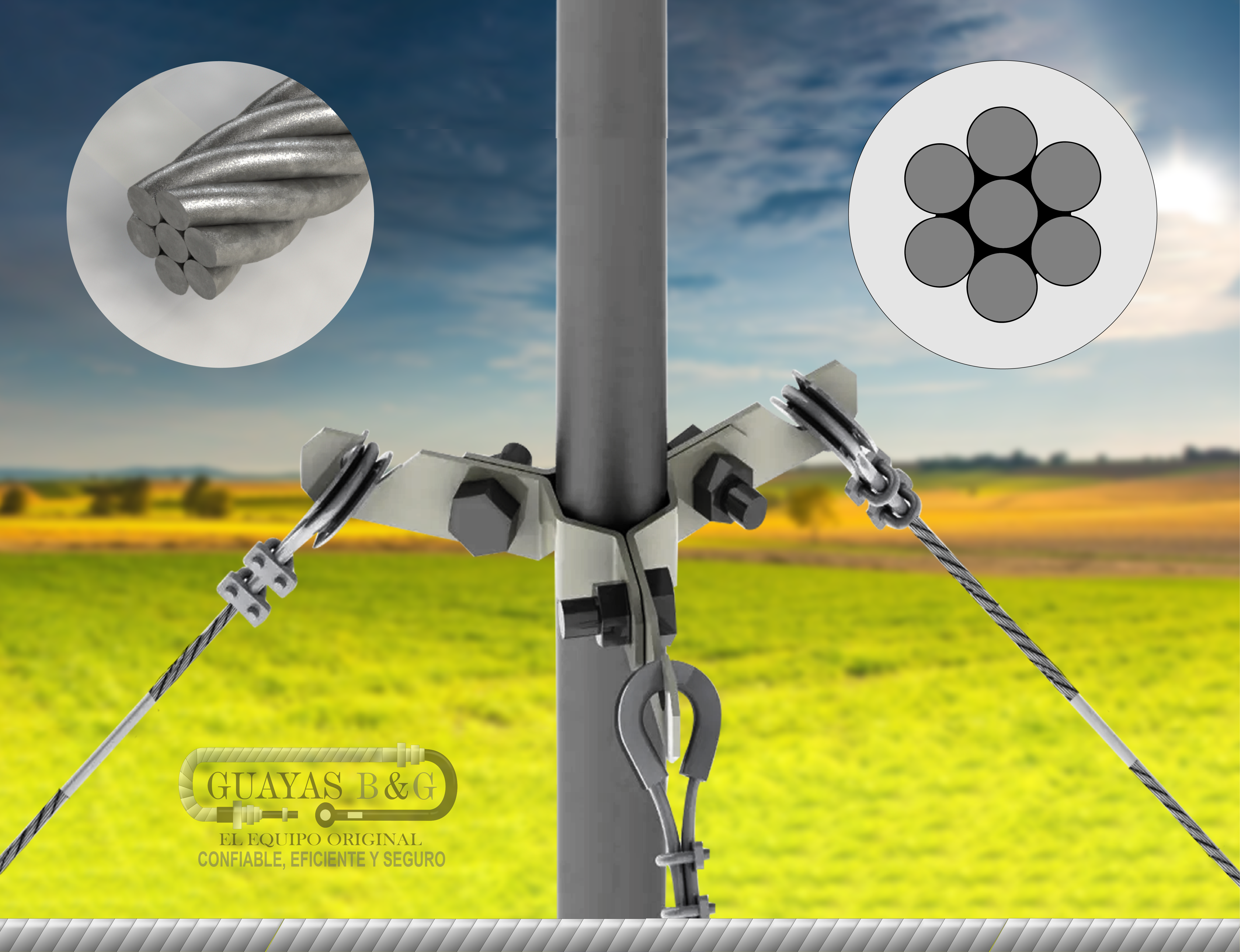

CONSTRUCCIÓN: Guaya de acero rígida galvanizada certificada (1X7).
DIÁMETROS: mm (DESDE 1,6 mm HASTA 12,7 mm)
DIÁMETROS: PULGADAS (DESDE 1/16″ HASTA 1/2″)
Atendemos sectores como: telecomunicaciones, redes eléctricas, agricultura, ganadería, seguridad industrial, entre otros.

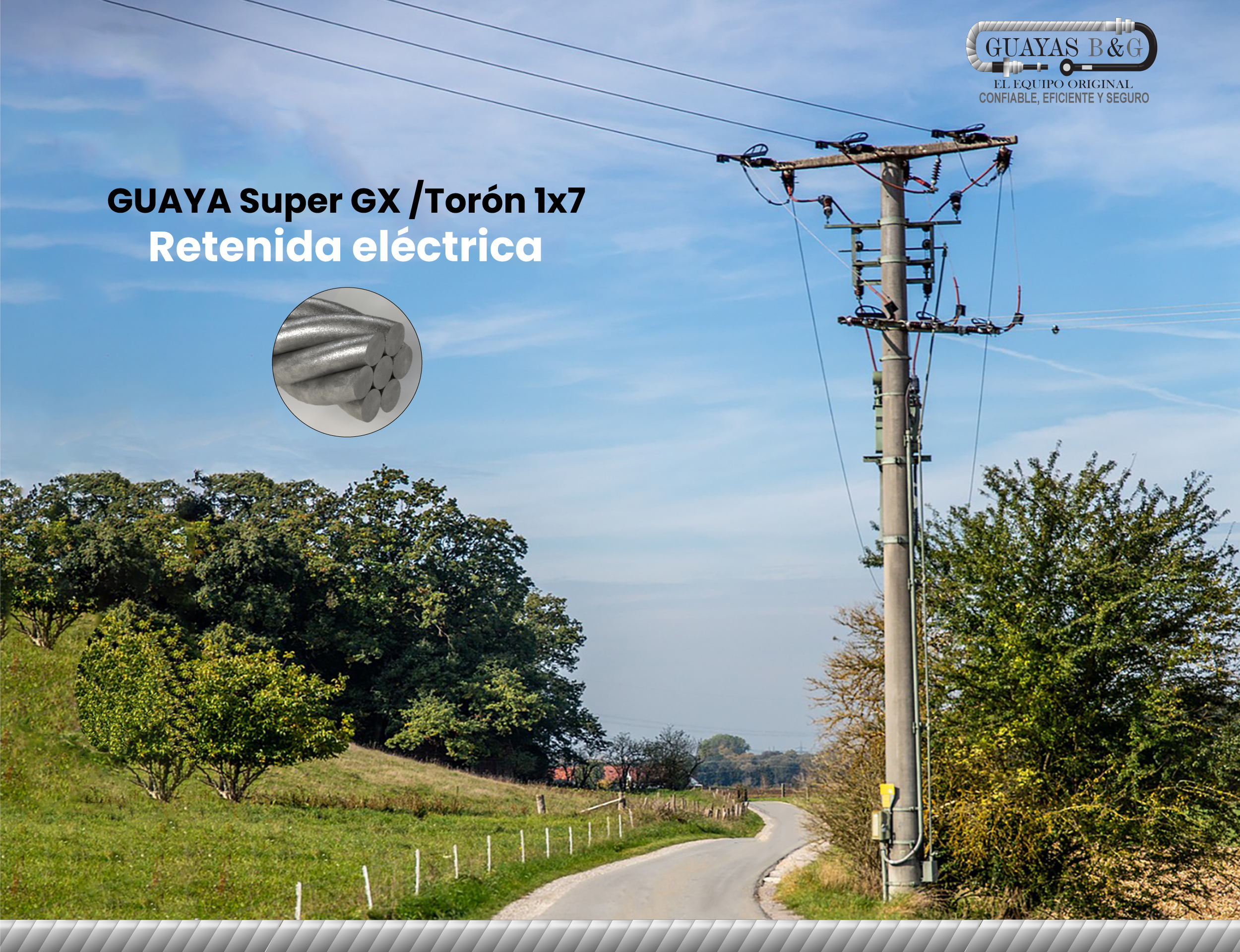

¿Qué es una retenida eléctrica?
Una retenida es un elemento de las líneas de media tensión aéreas. La retenida se coloca en un poste.
La retenida es un elemento que se usa para soportar las tensiones mecánicas que los conductores ejercen en la estructuras, eliminando los esfuerzos de flexión en el poste y evitando que el poste se quiebre.
Existen varios tipos de retenidas para postes que se usan en las instalaciones de media tensión. A continuación te mencionamos algunas de las retenidas, iniciamos por las retenidas eléctricas que consideramos más comunes.

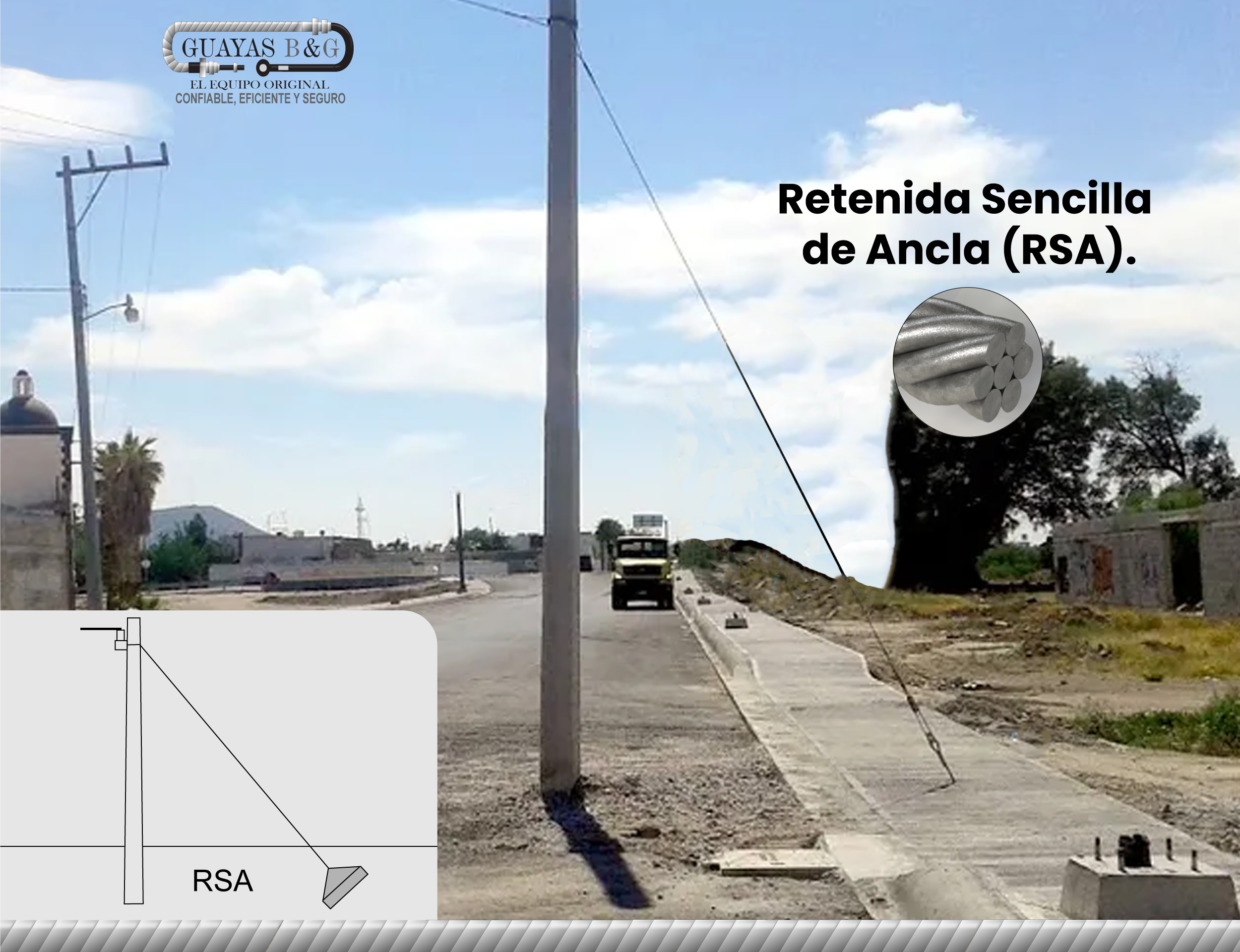

Retenida sencilla de ancla (RSA)
Es una retenida sencilla que tiene un Ancla en el suelo con la que soporta la tensión.
Es sencilla debido a que solo retiene o bien los conductores o bien el Neutro o Guarda. Solo tiene un cable de retenida.

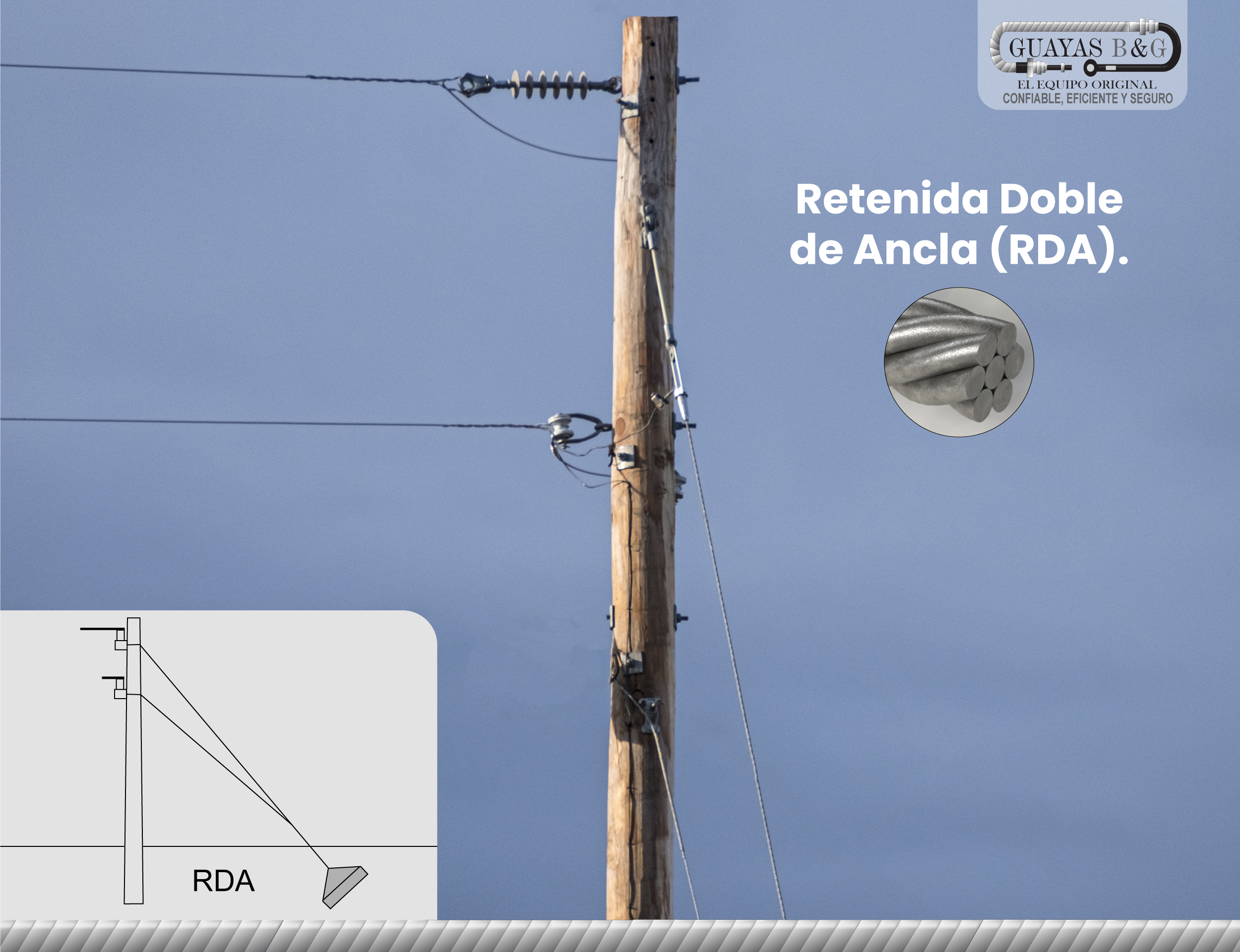

Retenida doble de Ancla (RDA).
Es una retenida doble, es decir, retiene las fases y el neutro o guarda. Y además tiene un ancla enterrada en el suelo para poder soportar la tensión de los cables.
Si hay espacio en el terreno, esta es la retenida que se recomienda usar.
Retenida de banqueta y ancla (RBA).
Es una retenida que tiene la gran ventaja de ocupar menos espacio. Las retenidas RSA y RDA necesitan 10 metros de distancia al poste para colocar el Ancla. Mientras que la retenida RBA con 3 metros es suficiente.
Estas retenidas se usan cuando no hay espacio para las dos anteriores.

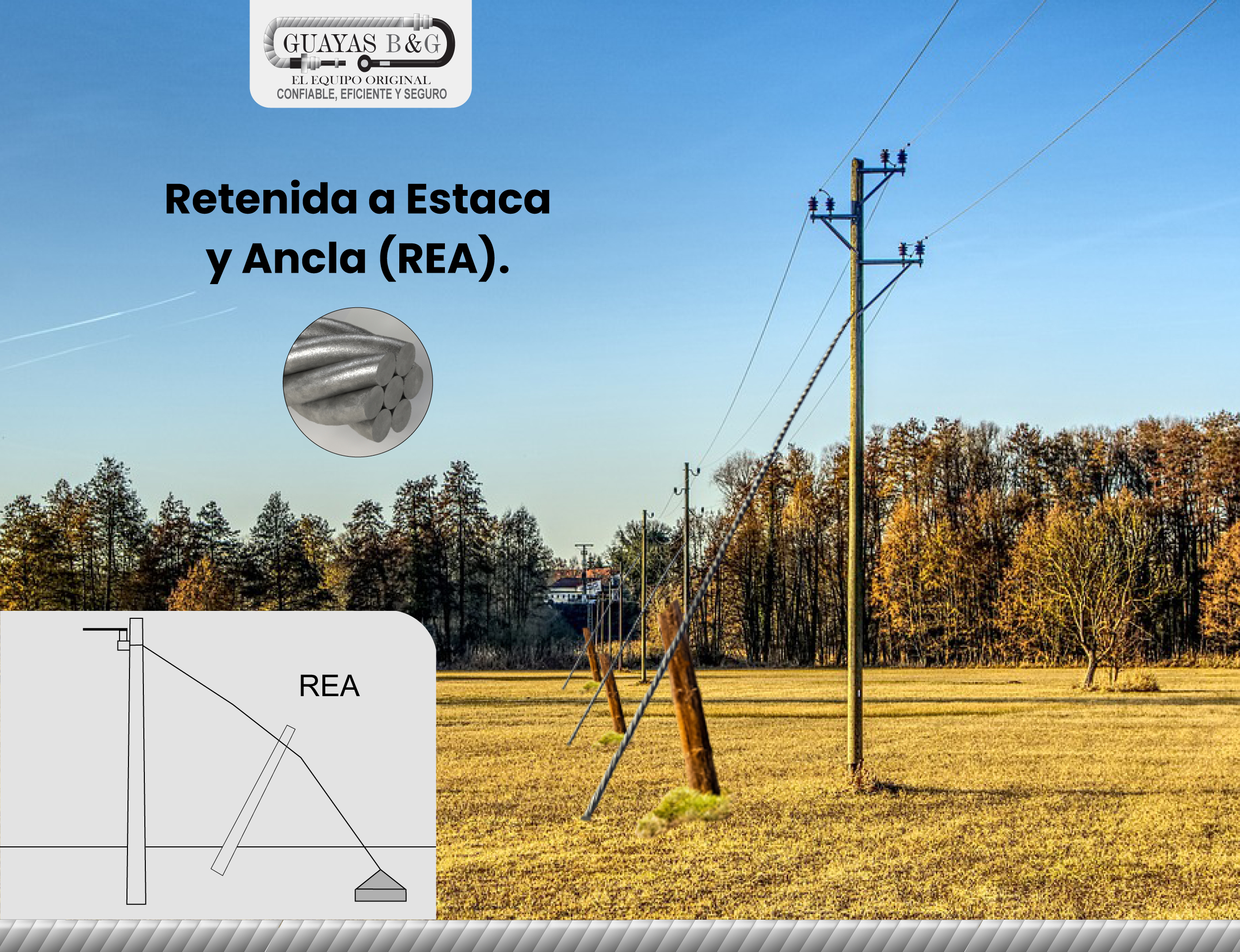

Retenida a estaca y ancla (REA).
Es una retenida que usa un poste con cierto grado de inclinación y después un ancla.
Esta retenida se usa en algún. Cuando no es posible usar alguna de las retenidas anteriores porque no hay espacio. Podemos usar este tipo de retenida.
Podemos colocar el poste a un lado, pasar por encima el cable para llegar a la estaca (poste inclinado).

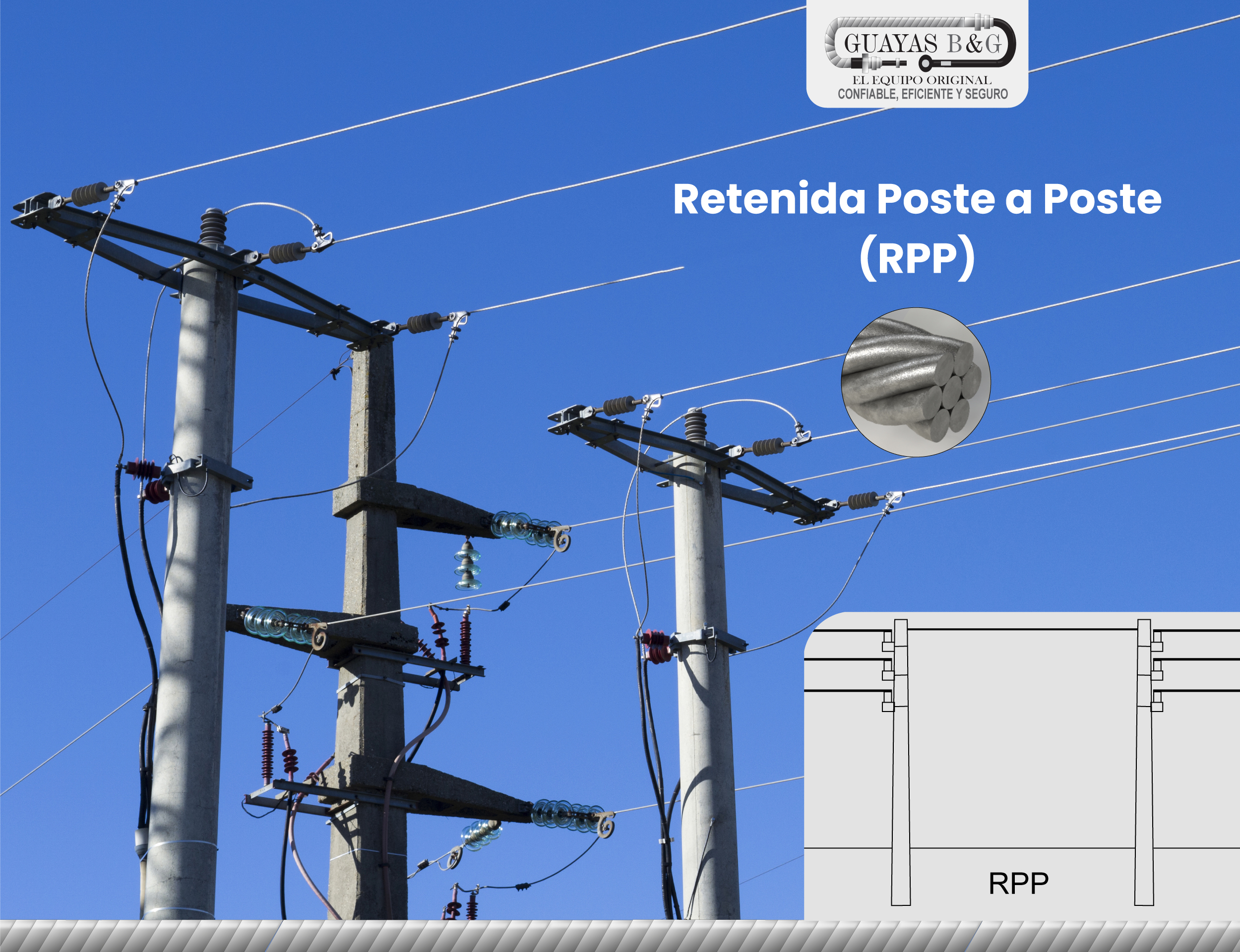

Retenida poste a poste (RPP).
Es una retenida que como su nombre lo indica, retiene de un poste a otro.
La ventaja es que no se necesita ancla, ni espacio para la retenida.
Estas retenidas no se usan en media tensión. Solo se usan en baja tensión.
Estas retenidas aplican cuando tenemos dos postes cercanos, y que los conductores están en sentido contrario. Aquí podemos unir los postes con cable de retenida y el peso de los conductores de ambos postes va a contrarrestarse.
Para poder usar la retenida de poste a poste RPP necesitamos que:
Las tensiones mecánicas de los remates de las líneas adyacentes deben de ser iguales.
Cuando los conductores sean del mismo calibre y material, hasta con un conductor de diferencia.
Retenida de tempestad.
Estas retenidas se utilizan cuando tenemos una línea de media tensión con una trayectoria recta superior a 1 Km. Se debe colocar una retenida de tempestad cada kilómetro de línea recta. Evitando que el poste se incline debido al viento.
